東莞市臺諾電子有限公司

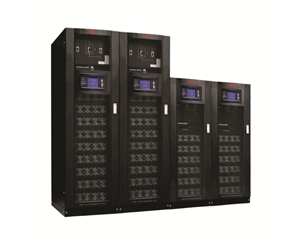

TN系列模塊化節能型UPS電源系統

TN系列模塊化節能型UPS電源系統

產品詳情

應用領域:

金融、通信、保險、交通、稅務、軍隊、證券、能源、教育、政府、制造、企業、計算機設備、大型機房精密儀器設備等。

產品簡介:

TN系列模塊化UPS電源是業界領先的全數字化電源產品,集中了單進電子與自動控制領域最先進的技術成果,使得關鍵設備的供電可靠性、可用性、可維護性得到了突破性的提高。

TN系列模塊化UPS電源結合了傳統塔式機型的技術特點與現代機房模塊化的需求,在實現模塊化設計的同時,保證了系統的高可靠性。此系列產品各項性能指標均達到國際領先水平,擁有極高的性價比,是各行業高可靠供電需求的最佳選擇。

TN系列產品提供各種規格功率模塊以及機柜系統,用戶可根據負載需求進行靈活配置。單個機柜可以實現300kVA的容量,機柜并聯后可以實現600kVA的容量配置。

 性能特點:

1. UPS系統模塊化設計,N+X冗余,在線熱插拔升級擴容。

2. 超強的負載適應性以及帶載能力,超強的電網適應性。

3. 綠色節能電源:整機效率大于95%,輸入功率因數大于0.99,輸入電流諧波小于3%。

4. 功率模塊配置雙DSP控制器,模塊獨立自主控制,無單點故障風險。

5. 整流、逆變、充電、放電全部實現DSP數字化控制。

6. 采用IGBT模塊而非分立器件,極大地提高了功率模塊與系統的可靠性。

7. 全正面維護,提供上下進線方式,方便用戶接線。

8. 超大屏幕觸摸屏人機界面,信息量豐富。

9. 獨立充電系統,強大的充電能力,完善的電池管理方案。

10.全數字化模塊并聯技術,極佳的環流指標。

11.可緊靠其他設備安裝,節省機房空間。

12.冗余智能調速風扇,低噪節能。

13.系統機柜內部集成配電系統,安裝極其方便并且節省用戶投資。

14.卓越的發電機匹配性能。

15.可由電池直流啟動(冷啟動),方便操作。

16.所有電路板均采用三防工藝。



 系統選件:

   1.SNMP網絡通訊卡

 2.防雷模塊

3.電池溫度補償器

4.手機短信報警器

5.防塵網

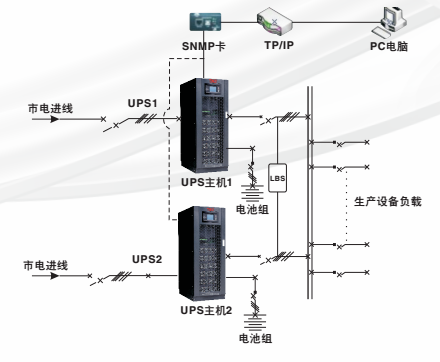

TN模塊化并機方案系統示意圖:





















產品技術參數表:

容量

10-600KVA

    主路輸入

輸入電壓

380V/400V/415V

輸入頻率

50/60Hz

功率因數

>0.99

電流畸變率

THDi<3%

電壓范圍

-40%~+25%

頻率范圍

40-70HZ

      電池

電池電壓

±192VDC /±240VDC32~44節可設置)

充電功率

20%*系統功率

充電電壓精度

±1%

     旁路

旁路電壓

380V/400V/415V

電壓范圍

-20%-+15%

過載能力

135%,長期工作

135%< 負載 <150%,6分鐘

負載>150%,工作時間長于100ms

     輸出

輸出電壓

380V/400V/415V

電壓精度

±1%(平衡負載),±1.5%(不平衡負載)

電壓畸變率

THD<1%(線性負載),THD<3%(非線性負載)

功率因數

0.9

三相相位精度

120°±0.5°

峰值比

3:1

過載能力

110%,1小時后轉旁路125%,10分鐘后轉旁路;150%,1分鐘后轉旁路;>150%,200ms后轉旁路

    系統

系統效率

正常模式:95%經濟模式:98%

電池模式效率

95%

顯示

LCD+LED,觸摸屏+鍵盤

防護等級

IP20

通信接口

RS232,RS485,干接點,SNMP,EPO,發電機接口

接線方式

支持上下進線

運行溫度

0-40

存儲溫度

-25~70

相對濕度

0-95%(無凝露)

噪音(dB)

<55dB

重量(KG)

3模塊機柜

TN030 TN045 TN060

120KG

6模塊機柜

TN060 TN090 TN120

176KG

10模塊機柜

TN100 TN150 TN200

196KG

6模塊機柜

TN180(可配6個30KVA模塊)

180KG

10模塊機柜

TN300(可配10個30KVA模塊)

220KG

20模塊機柜

TN300(可配20個30KVA模塊)

660KG

PM10

10KVA功率模塊:20KG

M15

15KVA功率模塊: 21KG

PM20

20KVA功率模塊: 22KG

PM25

25KVA功率模塊:30KG

PM30

30KVA功率模塊:34KG

尺寸(W*D*)(mm)

3模塊機柜(TN60)

配置PM10、PM15、PM20模塊

600*900*1100

6模塊機柜(TN120)

600*900*1600

10模塊機柜(TN200)

600*900*2000

功率模塊

440*590*134 (10KVA/15KVA/20KVA)

6模塊機柜(TN180

配置PM25和PM30模塊

600*1100*1600

10模塊機柜(TN300)

600*1100*2000

20模塊機柜(TN600)

2000*1050*2000

功率模塊

460*790*134 (25KVA/30KVA)

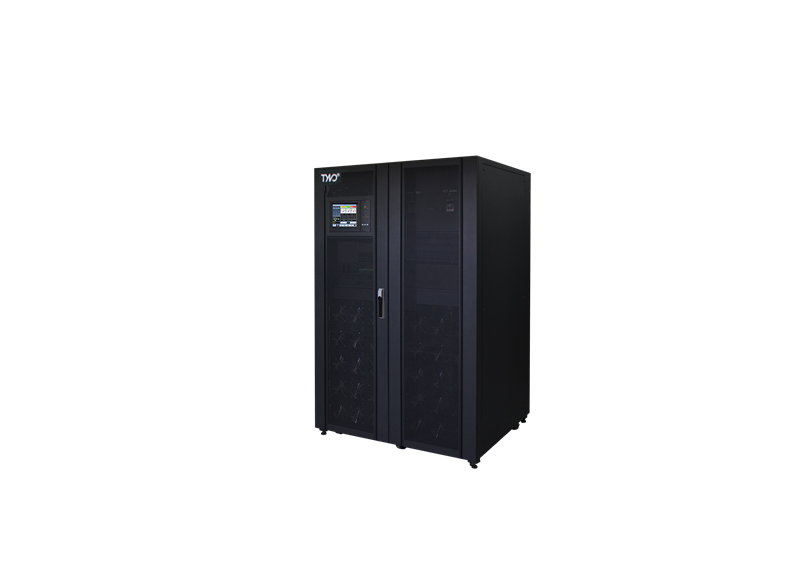

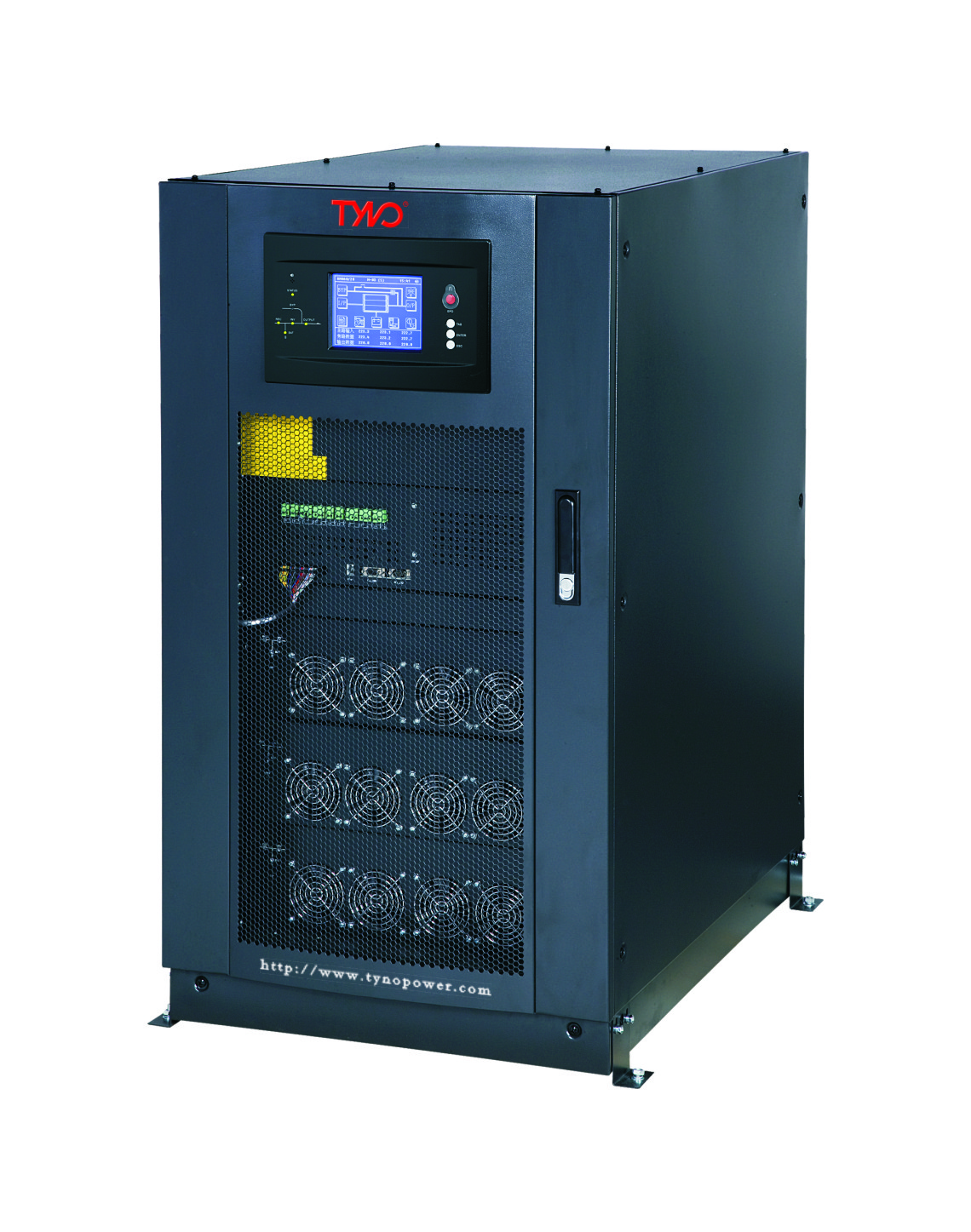

TN060

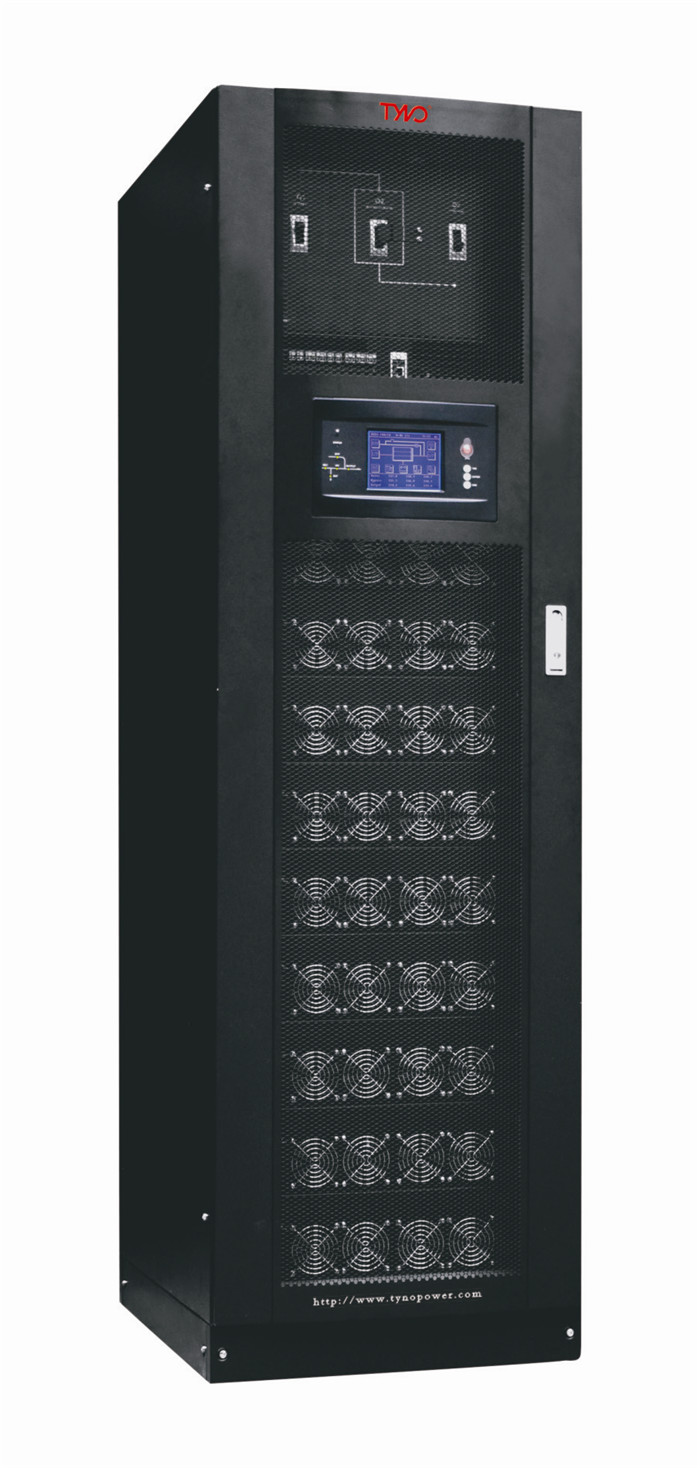

TN120

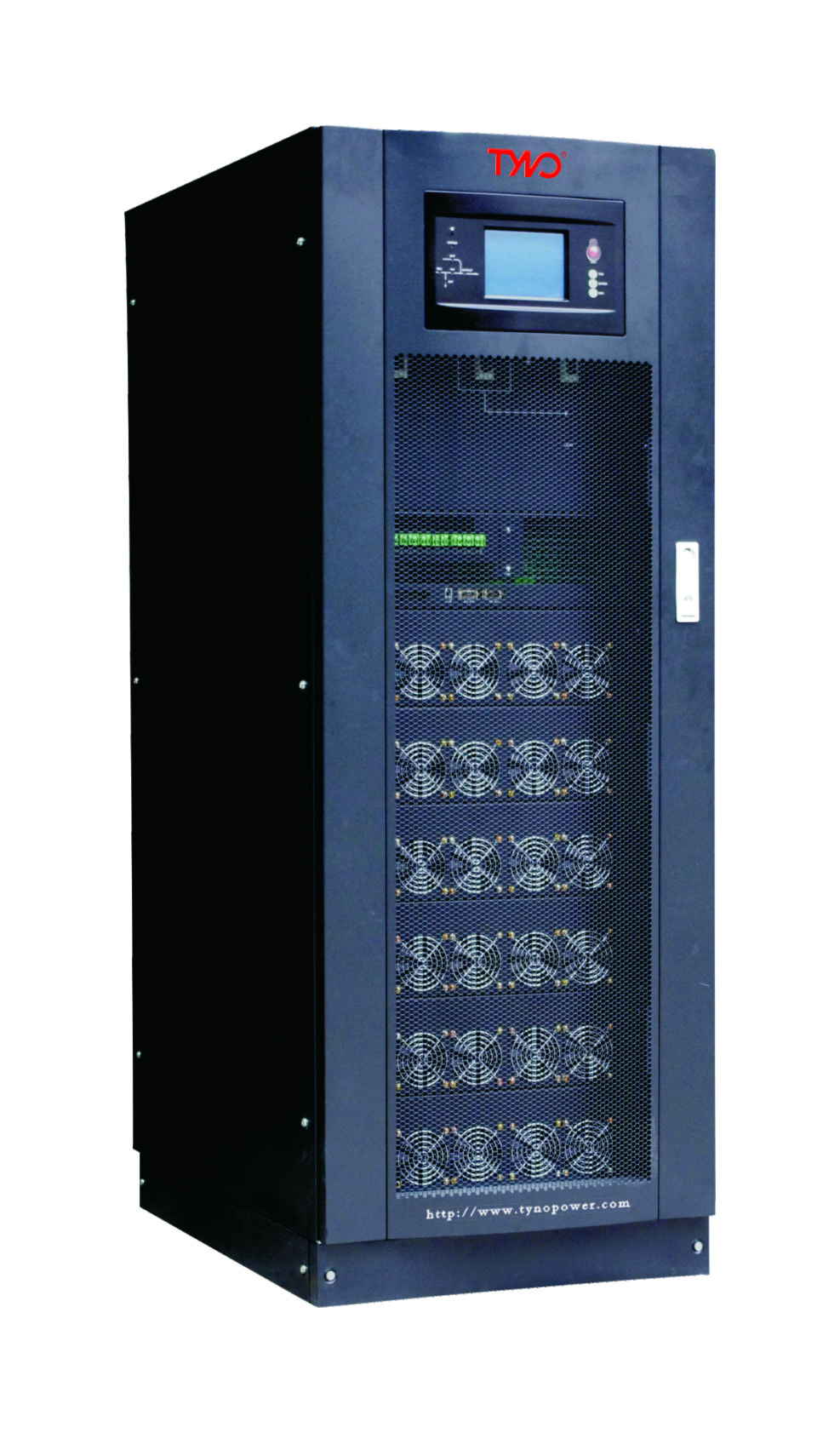

TN200

RN500
